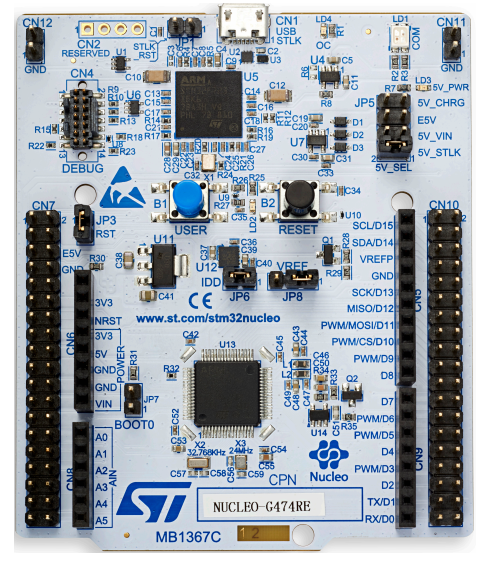

STM32 Nucleo-64 boards

특징

• 공통 기능
– LQFP64 패키지의 STM32 마이크로컨트롤러
– Audino™와 공유되는 사용자 LED 1개
– 사용자 푸시 스위치 1개, 푸시-리셋 스위치 1개
– 32.768kHz 크리스털 오실레이터
– 보드 커넥터:
◦ Arduino™ Uno V3 확장 커넥터.
◦ 모든 STM32 I/O에 대한 전체 액세스를 위한 확장 핀 헤더
– 유연한 전원 공급 옵션: ST-LINK, USB VBUS 또는 외부 전원.
– 대용량 스토리지, 가상 COM 포트 및 디버그 포트로 사용할 수 있 는 USB ST-LINK 디버거/프로그래머.
– STM32Cube MCU Package와 제공되는 포괄적인 무료 소프트웨어 라이브러리 및 예제 소스.
– 다양한 IDE(Integrated Development Environment) 지원 IAR™, Keil® 및 GCC 기반 IDE

보드별 기능

• Vcore 논리 공급 장치를 생성하는 외부 SMPS
• 24 MHz HSE
• 보드 커넥터:
  ∘ 외부 SMPS 실험 전용 커넥터
  ◦ ST-LINK용 Micro-AB 또는 Mini-AB USB 커넥터
  ◦ MIPI® 디버그 커넥터– Arm® Mbed Enabled™ 호환

설 명

• STM32 Neucleo-64 보드는 저렴하고 유연한 방법을 새로운 개념을 제공한다.
• 다양한 기능의 선택을 통해 프로토타입을 제작한다.
• STM32 Micro controller의 전력 소비 기능호환되는 보드의 경우, 실행모드에서 전력 소비량이 매우 감소한다.
• ST morpho 헤더를 통한 Audino™ Uno V3 연결 지원하여 및 ST morpho 헤더를 통해 STM32 Nucleo 개방형 개발 플랫폼의 기능성의 손쉬운 확장 실드는 폭넓게 선택할 수 있다.
• STM32 Neucleo-64 보드는 이 보드를 통합하므로 별도의 프로브가 필요하지 않다.

ST-LINK 디버거/프로그래머.

STM32 Neucleo-64 보드에는 STM32 포괄적인 무료 소프트웨어가 STM32Cube MCU 패키지에서 사용할 수 있는
라이브러리 및 예제를 함께 제공한다.
